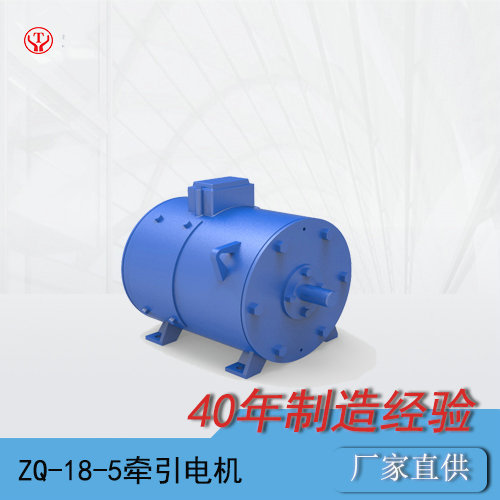

ZQ-18-5湘潭直流牵引电机

ZQ-18-5湘潭直流牵引电机

 宇通ZQ-18-5直流牵引电机优势

一、40年经验的技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。


二、真空浸漆设备及工艺
采用真空浸漆设备,二次以上浸漆工艺,确保ZBQ系列直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;


真空浸漆设备

三、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准备的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;



35f7d066e3cd9477bba00e088fa87d0 (2) - 副本.jpg


四、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)



五、ZQ全系列使用高质量或者进口轴承
ZQ系列直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,效率高,长寿命和少维护;



六、ZQ全系列使用矽(硅)钢片
ZQ系列直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;



七、ZQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZQ系列直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

电枢绕组 (1).JPG


八、ZQ全系列电机使用

ZQ系列直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

电枢绕组 (7).JPG


主要用途及适用范围

1.1 主要用途

  ZQ-18-5 矿用一般型直流牵引电动机适用于一般矿山井下环境条件,系供 CJ6/250 型直流架线式矿

用电机车作驱动电动机。

1.2  适用范围

    电机应能在下列环境条件下正常运行:

      a  海拔不超过 2000m;

      b  在遮荫处空气最高温度不超过 40℃,最低空气温度不低于-25℃;

      c  最湿月月平均最大相对湿度不高于 90%(同月的月平均最低温度不高于 25℃);

      d  随机车在一般矿山条件下运行,其周围不得有足以引起爆炸的气体及粉尘。

结构概述

1.  电机采用全封闭自冷式结构。一端伸轴,轴伸为圆柱形,通过联轴器经两级齿轮传动驱动机车车

轴。电机下部用四底脚固定,为全悬挂装置。

2. 电机机座由铸钢 ZG25Ⅱ铸成,兼作导磁体及安装全部零、部件的骨架之用。

3  电机采用四磁极及全刷杆结构;刷架为圆圈形的塑料压制件,可在一定范围内进行调整。每个刷

盒内装有两块带尾电刷,刷握采用恒压弹簧。

4.  换向器为传统的拱形结构,由梯形铜牌加工成鸽尾状的换向片组成,片间用 1mm 的二苯醚云母板

绝缘,鸽尾用锥形云母环绝缘,再用换向器套筒和压圈藉紧固螺母压紧。

5.  转轴用Φ80 的 45 号优质碳素圆钢车制而成。

6.  电机轴承用 3 号工业锂基润滑脂润滑且换向器端用 310 滚柱轴承,传动端用 32313 滚柱轴承。


 宇通ZQ-18-5直流牵引电机参数



功率18Kw
电压250V
电流83.5A
转速1368r/min
最大电流167A
最大转速2736r/min
结构形式卧式
工作制定额S2-60MIN
励磁方式串励
绝缘等级F
冷却形式IC40
重量322KG


我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
